alambre de soldadura por arco sumergido de acero al carbono
El alambre de soldadura por arco sumergido de acero al carbono es el metal de aporte utilizado en los procesos de soldadura por arco sumergido (SAW) para soldar acero al carbono. Una característica clave es que debe usarse junto con fundente, el cual desempeña un papel crucial en la protección, purificación y aleación durante el proceso de soldadura.alambre de soldadura por arco sumergido de acero al carbono
一. Clasificación y tipos de alambres para soldadura por arco sumergido
La norma AWS clasifica los alambres y fundentes SAW de acero al carbono como un sistema integral. Los tipos de alambre suelen comenzar con la letra “F”, seguida de una serie de números y letras que indican las propiedades mecánicas del metal depositado al combinarse con un fundente específico.
Ejemplo de tipo de alambre: F7A2-EM12K
● F: Indica el tipo de alambre.
● 7: Indica una resistencia a la tracción mínima de 70 ksi (aproximadamente 482 MPa) en el metal depositado.
● A: Indica el tratamiento térmico posterior a la soldadura.
● 2: Indica el requerimiento de energía de impacto Charpy V a una temperatura específica (normalmente 0 °F o -20 °C).
● EM12K: Esta es una designación única para el alambre. Designaciones comunes de alambre de soldadura por arco sumergido de acero al carbono (p. ej., EM12K, EL8, EH14):
Estas designaciones describen la composición química del alambre de soldadura.
● «E» representa el electrodo (alambre de soldadura).
● «L» representa bajo contenido de carbono.
● «M» representa contenido medio de manganeso.
● «H» representa alto contenido de manganeso.
● «K» indica la adición de silicato de potasio, etc., para mejorar la procesabilidad de la soldadura.

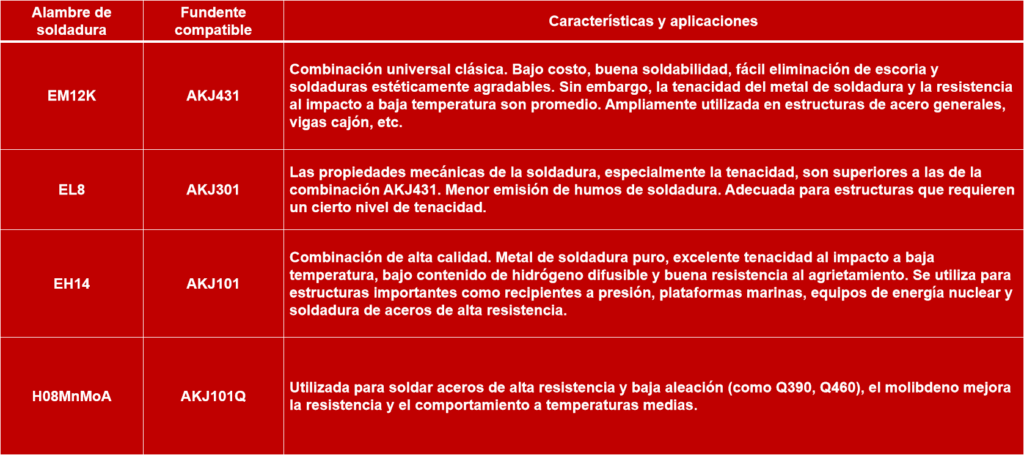

Combinaciones comunes:
❶ EM12K / EL8 + AKJ431: Esta es una de las combinaciones más clásicas y utilizadas. El alambre de soldadura EM12K (manganeso medio) combinado con el fundente AKJ431 (alto silicio, alto flúor) proporciona una buena procesabilidad y una soldadura estéticamente agradable, adecuada para soldar diversas estructuras de acero de bajo carbono.
❷ EH14 + AKJ101: El alambre de soldadura EH14 (alto manganeso) combinado con el fundente sinterizado AKJ101 logra una mayor tenacidad del metal de soldadura y mejores propiedades mecánicas, y se utiliza comúnmente en importantes estructuras de acero como recipientes a presión, puentes y barcos.
二. alambre de soldadura por arco sumergido de acero al carbono：Principios de combinación de alambre y fundente
Este es el fundamento de la tecnología de soldadura por arco sumergido. Diferentes combinaciones producirán propiedades de soldadura completamente diferentes.
Criterios de selección:
❶ Según la resistencia y los requisitos del metal base: La resistencia del metal depositado debe ser igual o ligeramente superior a la del metal base.
❷ Según los requisitos de tenacidad: Para estructuras y equipos importantes que operan en entornos de baja temperatura, se deben seleccionar fundentes alcalinos (como AKJ101).
❸ Según los requisitos de eficiencia: Los fundentes o alambres de soldadura de polvo de hierro pueden mejorar considerablemente la eficiencia de deposición.
三. Especificaciones y empaquetado comunes del alambre para soldadura por arco sumergido
❶ Diámetro: Los diámetros comunes incluyen 2,0 mm, 2,5 mm, 3,0 mm, 4,0 mm, 5,0 mm y 6,0 mm. La selección del diámetro depende de la corriente de soldadura y del espesor de la placa.
❷ Empaquetado: Generalmente en carrete (carrete de alambre de soldadura), con pesos de 25 kg, 50 kg, etc., montado directamente en la máquina de soldadura por arco sumergido.
四. alambre de soldadura por arco sumergido de acero al carbono：Áreas de aplicación
La soldadura por arco sumergido de acero al carbono se utiliza ampliamente debido a su alta eficiencia y calidad en:
❶ Estructuras de acero pesadas: Estructuras de acero para edificios, puentes, torres de hierro.
❷ Recipientes a presión: Calderas, tanques de almacenamiento, contenedores de productos químicos.
❸ Construcción naval: Ensamblaje del casco.
❹ Tuberías: Soldadura de doble o múltiple alambre en tuberías de gran diámetro y larga distancia.
❺ Maquinaria de construcción: Plumas de grúas, bastidores de excavadoras, etc.
五. Precauciones de uso
❶ Almacenamiento del alambre de soldadura y del fundente: Deben mantenerse secos, especialmente el fundente. La humedad en el fundente puede causar porosidad y fisuras por hidrógeno en la soldadura. El fundente sinterizado (como el AKJ101) generalmente necesita secarse a 250-350 °C durante 1-2 horas antes de su uso.
❷ Limpieza previa a la soldadura: Limpie minuciosamente el bisel y ambas caras para eliminar aceite, óxido, humedad y otros contaminantes.
❸ Parámetros de soldadura: Parámetros como la corriente, el voltaje y la velocidad de soldadura influyen significativamente en la formación y el rendimiento de la soldadura, y deben determinarse según la calificación del proceso.
❹ Espesor de la capa de fundente: Una capa demasiado delgada puede no brindar una protección completa, mientras que una capa demasiado gruesa puede dificultar la salida de gases y causar hendiduras en la superficie.
六. Resumen
La selección del alambre de soldadura por arco sumergido de acero al carbono no es un acto aislado, sino un proceso de selección de un sistema alambre-fundente.
❶ Para estructuras de acero comunes, EM12K/AKJ431 o EL8/AKJ301 son opciones económicas y prácticas.
❷ Para estructuras críticas que requieren alta tenacidad y bajo riesgo de fisuración, una combinación de EH14/AKJ101 o materiales de soldadura equivalentes de nivel AWS es una opción más confiable.
En la producción real, los materiales de soldadura deben seleccionarse estrictamente de acuerdo con los requisitos técnicos del producto y la Especificación del Procedimiento de Soldadura (WPS) calificada.
