E81T1-Ni1M – это никельсодержащая металлическая сварочная проволока с сердечником для сварки в среде защитного газа, подходящая для сварки низкотемпературных высокопрочных стальных конструкций. Она обладает превосходной ударной вязкостью при низких температурах. Ниже приведено подробное описание этой проволоки.

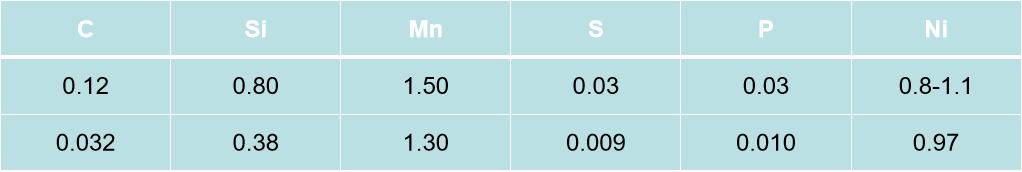

Добавление никеля (Ni) (обычно в диапазоне 0,8–1,10%) значительно повышает ударную вязкость металла шва при низких температурах, позволяя ему сохранять отличную ударную вязкость при низких температурах до -40°C или даже -50°C. Характеристики шлака обеспечивают стабильность дуги, минимальное разбрызгивание, эстетичный внешний вид шва и легкое отделение шлака, что облегчает сварку во всех пространственных положениях.
🔧 Ключевые моменты процесса сварки
При использовании сварочной проволоки E81T1-Ni1M для обеспечения качества сварки обратите внимание на следующие параметры процесса:
● Защитный газ: рекомендуется использовать газовую смесь (например, Ar + 20% CO₂). Также можно использовать 100% CO₂, но это может немного повлиять на производительность и перенос капель.
● Полярность: используйте обратный постоянный ток (DC+).
●Параметры сварки: эти параметры необходимо корректировать в зависимости от диаметра проволоки и положения сварки. Ниже приведены некоторые справочные характеристики:
Диаметр 1,2 мм: ток примерно 110–300 А, напряжение примерно 21–32 В.
Диаметр 1,4 мм: ток примерно 150–325 А, напряжение примерно 23–31 В.
Диаметр 1,6 мм: ток примерно 130–345 А, напряжение примерно 22–31 В.
●Вылет: Обычно контролируется на уровне примерно 20–25 мм.
●Предварительный подогрев и межпроходная температура: При сварке высокопрочной стали или толстолистовой стали правильный предварительный подогрев и межпроходная температура крайне важны для предотвращения образования холодных трещин. Конкретная температура должна определяться с учетом углеродного эквивалента свариваемой стали и толщины листа.
●Послесварочная термическая обработка (PWHT): Для некоторых конструкций с особыми требованиями (например, для некоторых сосудов высокого давления) может потребоваться PWHT для снятия остаточных сварочных напряжений. Рекомендуется сразу после сварки выполнить термическую обработку для снятия напряжений на сварной детали, особенно для толстостенных сварных деталей, высокожестких конструкционных деталей и сварных швов, подверженных воздействию тяжелых условий (динамических или ударных нагрузок).
🏗️ Основные области применения

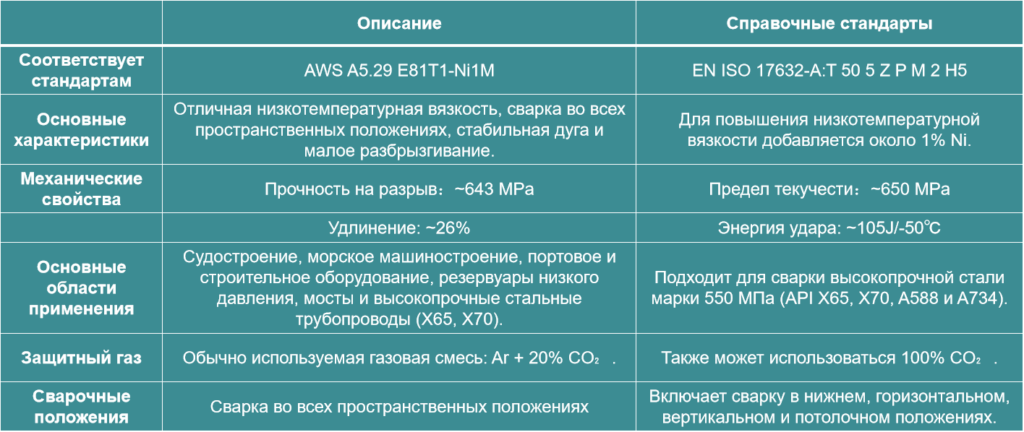

Благодаря превосходному сочетанию прочности и вязкости, сварочная проволока E81T1-Ni1M в основном используется для сварки высокопрочных стальных конструкций с пределом прочности 550 МПа и выше, особенно там, где требуется высокая прочность при низких температурах:
● Морское машиностроение и судостроение: морские буровые платформы, корпусные конструкции и другие конструкции, требующие высокой стойкости к хрупкому разрушению в условиях низких температур.
● Высокопрочные стальные трубопроводы: сварка высококачественных трубопроводных сталей, таких как API X65 и X70, для нефте- и газопроводов.
● Сосуды под давлением и резервуары для хранения: особенно криогенные сосуды под давлением, такие как резервуары для сжиженного углеводородного газа (СУГ).
● Тяжёлая строительная техника и горнодобывающее оборудование: экскаваторы, краны, карьерные самосвалы и другое оборудование, работающее в суровых условиях.
● Мосты и строительные конструкции: особенно крупные мосты в холодных и высокогорных районах, а также стальные конструкции, подверженные динамическим нагрузкам.
💡 Рекомендации по выбору и применению
● Проверка соответствия стандартам и сертификации: При покупке сварочной проволоки обязательно убедитесь, что она соответствует стандарту AWS A5.29 E81T1-Ni1M или эквивалентным стандартам, а также проверьте содержание диффузионного водорода (например, марки со сверхнизким содержанием водорода, такие как H4 и H5). Это крайне важно для предотвращения водородного растрескивания при сварке высокопрочной стали.
● Остерегайтесь различий в типах проволоки: Аналогичные сварочные проволоки разных марок могут иметь несколько разные характеристики и оптимальные параметры. Для точного прогнозирования следует использовать технические данные производителя.
● Остерегайтесь путаницы с моделями: будьте внимательны и различайте E71T8-Ni1 и самозащитную порошковую проволоку. E81T1-Ni1M требует использования защитного газа, а E71T8-Ni1 — самозащитного. У этих двух материалов разные условия применения и технологические процессы.
●Квалификация процесса и испытания: Перед сваркой ответственных конструкций необходимо провести аттестацию сварочной процедуры (WPS/PQR) и проверку квалификации сварщика, чтобы убедиться, что выбранные параметры и навыки сварки соответствуют требованиям к качеству продукции.
●Хранение и обращение с материалами: Сварочную проволоку следует хранить в сухом месте, чтобы предотвратить впитывание влаги. Для сверхнизководородной сварочной проволоки особое внимание следует уделить целостности упаковки и мерам защиты от влаги после распаковки.
💎 Краткое описание
E81T1-Ni1M — это высокопроизводительная металлическая порошковая сварочная проволока для газовой защиты. Добавление никеля значительно повышает низкотемпературную вязкость сварного шва и обеспечивает отличную обрабатываемость во всех пространственных положениях. Она в первую очередь подходит для сварки высокопрочных сталей с пределом прочности 550 МПа и выше в таких областях применения, как строительство судов, морских платформ, высококачественных трубопроводов и строительной техники, особенно ответственных конструкций, требующих высокой прочности в условиях низких температур.
Надеюсь, эта информация поможет вам лучше понять и использовать сварочную проволоку E81T1-Ni1M. Если у вас есть более конкретные области применения или вас интересуют аналогичные продукты других брендов, я буду рад предоставить вам дополнительную информацию.
